ส่วนประกอบหลักของ benchtop lyophilizer คืออะไร?
Apr 21, 2025
ฝากข้อความ
Benchtop Lyophilizersหรือที่รู้จักกันในชื่อเครื่องอบผ้าบนโต๊ะเป็นอุปกรณ์ห้องปฏิบัติการที่จำเป็นที่ใช้ในอุตสาหกรรมต่าง ๆ เพื่อรักษาวัสดุผ่านกระบวนการอบแห้ง อุปกรณ์ขนาดกะทัดรัดเหล่านี้ได้รับการออกแบบมาเพื่อกำจัดความชื้นออกจากสารในขณะที่ยังคงรักษาความสมบูรณ์ของโครงสร้างและคุณสมบัติทางชีวเคมี การทำความเข้าใจกับองค์ประกอบหลักของ benchtop lyophilizer เป็นสิ่งสำคัญสำหรับทุกคนที่ทำงานกับเทคโนโลยีนี้หรือพิจารณาการใช้งานในกระบวนการวิจัยหรือการผลิต
เราให้บริการ benchtop lyophilizer โปรดดูเว็บไซต์ต่อไปนี้สำหรับข้อมูลจำเพาะโดยละเอียดและข้อมูลผลิตภัณฑ์
ผลิตภัณฑ์:https://www.achievechem.com/freeze-dryer/benchtop-lyophilizer.html

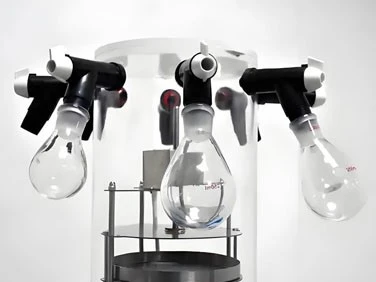

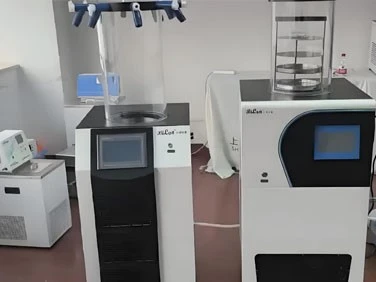

Benchtop Lyophilizer
เครื่อง lyophilizer benchtop นั้นใช้เทคโนโลยีการอบแห้งแบบสูญญากาศซึ่งค้างวัสดุแบกน้ำที่อยู่ใต้จุดยูเทคติก กระบวนการทำงานรวมถึงสามขั้นตอน: การแช่แข็งก่อนการอบแห้งระเหิดและการอบแห้งแบบวิเคราะห์
การแช่แข็งก่อน: วัสดุถูกแช่แข็งอย่างรวดเร็วต่ำกว่าจุดยูเทคติกเพื่อแก้ไขโครงสร้าง
การอบแห้งการระเหิด: ในสภาพแวดล้อมสุญญากาศน้ำแข็งเปลี่ยนโดยตรงจากของแข็งเป็นก๊าซเอาน้ำออกจากวัสดุ
การวิเคราะห์การอบแห้ง: กำจัดความชื้นที่เหลือต่อไปเพื่อให้แน่ใจว่าวัสดุจะถูกทำให้แห้งอย่างทั่วถึง
ส่วนหลักของ benchtop lyophilizer
A Benchtop Lyophilizerเป็นชิ้นส่วนที่ซับซ้อนของอุปกรณ์ที่ประกอบด้วยส่วนประกอบสำคัญหลายอย่างที่ทำงานร่วมกันเพื่อให้ได้กระบวนการอบแห้ง มาเจาะลึกลงไปในส่วนหลักที่ประกอบขึ้นเป็นเครื่องที่มีความซับซ้อนนี้:
1. ห้องอบแห้ง
ห้องอบแห้งเป็นหัวใจของ lyophilizer ที่วางวัสดุที่จะทำให้แห้ง โดยทั่วไปแล้วห้องนี้ทำจากสแตนเลสหรืออะคริลิคและได้รับการออกแบบมาเพื่อทนต่อสภาพที่รุนแรงของกระบวนการอบแห้ง จะต้องมีความสามารถในการรักษาสุญญากาศและอุณหภูมิต่ำในขณะที่ช่วยให้สามารถเข้าถึงตัวอย่างและขนถ่ายได้ง่าย
2. คอนเดนเซอร์
คอนเดนเซอร์เป็นองค์ประกอบสำคัญที่จับไอน้ำอ่อนจากตัวอย่างแช่แข็ง ประกอบด้วยขดลวดหรือแผ่นที่เย็นลงถึงอุณหภูมิต่ำมากมักจะต่ำกว่าระดับ -50 เมื่อไอน้ำผ่านพื้นผิวเย็นเหล่านี้มันจะควบแน่นและค้างได้อย่างมีประสิทธิภาพลบออกจากระบบ
3. ระบบสูญญากาศ
ระบบสูญญากาศมีหน้าที่ในการสร้างและรักษาสภาพแวดล้อมที่มีแรงดันต่ำที่จำเป็นสำหรับการระเหิดที่จะเกิดขึ้น โดยทั่วไปจะมีปั๊มสูญญากาศและวาล์วและเกจที่เกี่ยวข้อง ระบบสูญญากาศทำงานควบคู่กับคอนเดนเซอร์เพื่ออำนวยความสะดวกในการกำจัดไอน้ำอย่างมีประสิทธิภาพออกจากห้องอบแห้ง
4. ระบบทำความเย็น
ระบบทำความเย็นมีความสำคัญสำหรับการระบายความร้อนทั้งคอนเดนเซอร์และตัวอย่างในห้องอบแห้ง มันมักจะใช้คอมเพรสเซอร์และสารทำความเย็นเพื่อให้ได้อุณหภูมิต่ำเป็นพิเศษที่จำเป็นสำหรับการอบแห้ง ระบบนี้จะต้องมีความสามารถในการระบายความร้อนอย่างรวดเร็วและรักษาอุณหภูมิที่มั่นคงตลอดกระบวนการ
5. แผงควบคุม
แผงควบคุมเป็นอินเทอร์เฟซที่ผู้ปฏิบัติงานจัดการกระบวนการอบแห้ง โดยทั่วไปจะมีการแสดงผลสำหรับอุณหภูมิความดันและเวลารวมถึงการควบคุมสำหรับการปรับพารามิเตอร์เหล่านี้ Benchtop Lyophilizers ที่ทันสมัยมักจะมีจอแสดงผลดิจิตอลและอาจเสนอวัฏจักรที่ตั้งโปรแกรมได้สำหรับวัสดุประเภทต่าง ๆ
6. ชั้นวางหรือถาด
ภายในห้องอบแห้งชั้นวางหรือถาดจะใช้เพื่อเก็บตัวอย่าง สิ่งเหล่านี้มักจะควบคุมอุณหภูมิช่วยให้การจัดการที่แม่นยำของขั้นตอนการแช่แข็งและการอบแห้ง รุ่นขั้นสูงบางรุ่นมีระยะห่างชั้นวางที่ปรับได้เพื่อรองรับขนาดภาชนะที่แตกต่างกัน
7. ระบบละลายน้ำแข็ง
ระบบละลายน้ำแข็งเป็นสิ่งจำเป็นสำหรับการกำจัดน้ำแข็งที่สะสมออกจากคอนเดนเซอร์หลังจากรอบการแช่แข็งทำให้เสร็จสมบูรณ์ สิ่งนี้อาจเกี่ยวข้องกับการละลายน้ำแข็งก๊าซร้อนหรือองค์ประกอบความร้อนไฟฟ้าเพื่อละลายน้ำแข็งอย่างรวดเร็วและเตรียม lyophilizer สำหรับรอบต่อไป
ระบบสูญญากาศทำงานอย่างไรใน benchtop lyophilizer ได้อย่างไร?
ระบบสูญญากาศเป็นองค์ประกอบที่สำคัญในการทำงานของกBenchtop Lyophilizer- ฟังก์ชั่นหลักของมันคือการสร้างและรักษาสภาพแวดล้อมที่มีแรงดันต่ำที่จำเป็นสำหรับกระบวนการระเหิดที่จะเกิดขึ้นอย่างมีประสิทธิภาพ นี่คือรายละเอียดว่าระบบสูญญากาศทำงานอย่างไร:
กระบวนการเริ่มต้นด้วยปั๊มสุญญากาศซึ่งโดยทั่วไปจะเป็นปั๊มใบพัดหมุนหรือไดอะแฟรม ปั๊มนี้เริ่มต้นด้วยการกำจัดอากาศออกจากห้องอบแห้งและคอนเดนเซอร์ค่อยๆลดแรงดันภายในระบบ เป้าหมายคือการบรรลุความดันต่ำกว่าจุดสามจุดซึ่งอยู่ที่ประมาณ 6.1 MBAR (4.6 mmHg)
เมื่อสร้างสูญญากาศเริ่มต้นระบบจะต้องรักษาความดันต่ำนี้ตลอดวงจรการอบแห้ง สิ่งนี้เป็นสิ่งที่ท้าทายเพราะเมื่อน้ำแข็งในกลุ่มตัวอย่าง sublimates มันสร้างไอน้ำที่เพิ่มความดันในห้อง ปั๊มสูญญากาศทำงานอย่างต่อเนื่องเพื่อกำจัดไอนี้ทำให้ความดันต่ำ
เมื่อไอน้ำถูกสร้างขึ้นจากน้ำแข็งที่อ่อนระเหยมันจะไหลจากห้องอบแห้งไปยังคอนเดนเซอร์ การไหลนี้อำนวยความสะดวกโดยความแตกต่างของความดันที่สร้างขึ้นโดยระบบสูญญากาศ คอนเดนเซอร์ที่เย็นกว่าห้องอบแห้งมากทำหน้าที่เป็น "กับดักไอ" จับโมเลกุลของน้ำและป้องกันไม่ให้พวกเขาไปถึงปั๊มสูญญากาศ
ระบบสูญญากาศรวมถึงเซ็นเซอร์ความดันหรือมาตรวัดที่ตรวจสอบความดันภายในห้องอย่างต่อเนื่อง ข้อมูลนี้ถูกส่งไปยังแผงควบคุมทำให้ผู้ปฏิบัติงานสามารถตรวจสอบให้แน่ใจว่าแรงดันยังคงอยู่ในช่วงที่เหมาะสมที่สุดสำหรับการระเหิด ระบบขั้นสูงบางระบบสามารถปรับการทำงานของปั๊มสูญญากาศโดยอัตโนมัติตามการอ่านเหล่านี้
ในตอนท้ายของวงจรการอบแห้งแบบแช่แข็งระบบสูญญากาศมีหน้าที่ควบคุมการระบายอากาศของห้อง กระบวนการนี้ค่อยๆส่งคืนห้องสู่ความดันบรรยากาศซึ่งเป็นสิ่งสำคัญเพื่อป้องกันความเสียหายต่อตัวอย่างแห้งหรือการปนเปื้อนจากอากาศภายนอก
ประสิทธิภาพของระบบสูญญากาศขึ้นอยู่กับการรักษาสภาพแวดล้อมที่ปราศจากการรั่วไหล แมวน้ำปะเก็นและการเชื่อมต่อทั้งหมดใน Benchtop lyophilizer จะต้องได้รับการตรวจสอบและบำรุงรักษาเป็นประจำเพื่อให้แน่ใจว่ามีความสมบูรณ์ของสูญญากาศ แม้แต่การรั่วไหลเล็ก ๆ ก็สามารถส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพของกระบวนการอบแห้ง
ระบบสูญญากาศที่ทันสมัยในเครื่องอบผ้าแช่แข็งแบบท็อปได้รับการออกแบบโดยคำนึงถึงประสิทธิภาพการใช้พลังงาน ปั๊มความเร็วตัวแปรและระบบควบคุมอัจฉริยะสามารถปรับระดับสูญญากาศตามต้องการลดการใช้พลังงานในช่วงระยะเวลาที่ต้องการน้อยกว่าของวงจรการอบแห้ง
ความสำคัญของระบบเครื่องทำความเย็นใน lyophilization
ระบบทำความเย็นมีบทบาทสำคัญในกระบวนการ lyophilization เพื่อให้มั่นใจว่าวัสดุที่ถูกแช่แข็งจะถูกเก็บรักษาไว้อย่างเหมาะสมและกระบวนการระเหิดเกิดขึ้นอย่างมีประสิทธิภาพ มาสำรวจฟังก์ชั่นที่สำคัญและความสำคัญของระบบทำความเย็นในกBenchtop Lyophilizer:
ขั้นตอนแรกของการ lyophilization เกี่ยวข้องกับการแช่แข็งตัวอย่างอย่างรวดเร็ว ระบบทำความเย็นมีหน้าที่ลดอุณหภูมิของชั้นวางหรือถาดในห้องอบแห้งให้ต่ำกว่าจุดเยือกแข็งของน้ำโดยทั่วไปจะอยู่ที่อุณหภูมิรอบ -40 ระดับ -50 ระดับ การแช่แข็งอย่างรวดเร็วนี้มีความสำคัญอย่างยิ่งสำหรับการสร้างผลึกน้ำแข็งขนาดเล็กภายในตัวอย่างซึ่งช่วยรักษาโครงสร้างของวัสดุและอำนวยความสะดวกในการระเหิดที่มีประสิทธิภาพมากขึ้นในภายหลังในกระบวนการ
ในระหว่างขั้นตอนการอบแห้งหลักระบบทำความเย็นรักษาอุณหภูมิต่ำที่จำเป็นสำหรับการระเหิดที่จะเกิดขึ้น มันจะต้องสร้างความสมดุลให้กับความร้อนที่จำเป็นในการขับเคลื่อนการระเหิดด้วยความจำเป็นในการรักษาผลิตภัณฑ์ให้แช่แข็ง ความสมดุลที่ละเอียดอ่อนนี้มีความสำคัญอย่างยิ่งต่อการป้องกันการละลายกลับซึ่งสามารถสร้างความเสียหายให้กับผลิตภัณฑ์และประนีประนอมกระบวนการแห้ง
บางทีหนึ่งในฟังก์ชั่นที่สำคัญที่สุดของระบบทำความเย็นคือการทำให้คอนเดนเซอร์เย็นลง คอนเดนเซอร์จะต้องได้รับการบำรุงรักษาที่อุณหภูมิต่ำมากมักจะต่ำกว่า -80 ระดับเพื่อดักจับไอน้ำอย่างมีประสิทธิภาพจากตัวอย่าง สิ่งนี้จะช่วยป้องกันไม่ให้ไอมาถึงปั๊มสูญญากาศและทำให้มั่นใจได้ว่าการกำจัดความชื้นออกจากระบบอย่างมีประสิทธิภาพ
เนื่องจากการระเหิดเป็นกระบวนการ endothermic จึงต้องใช้พลังงานอินพุต ระบบทำความเย็นมีบทบาทสำคัญในการกำจัดความร้อนที่เกิดขึ้นในระหว่างกระบวนการนี้เพื่อให้แน่ใจว่าตัวอย่างยังคงแช่แข็งและด้านหน้าของการระเหิดดำเนินไปอย่างต่อเนื่องผ่านวัสดุ
ในระหว่างขั้นตอนการอบแห้งทุติยภูมิระบบทำความเย็นมีหน้าที่ในการเพิ่มอุณหภูมิของชั้นวางค่อยๆ การเพิ่มขึ้นของอุณหภูมิที่ควบคุมนี้จะช่วยกำจัดน้ำที่ถูกผูกไว้ออกจากตัวอย่างโดยไม่ทำให้เกิดการย่อยสลายความร้อนหรือปฏิกิริยาเคมีอื่น ๆ ที่ไม่พึงประสงค์
ระบบทำความเย็นจะต้องให้การระบายความร้อนที่มั่นคงและสม่ำเสมอตลอดวงจร lyophilization ทั้งหมดซึ่งสามารถอยู่ได้นานหลายชั่วโมงหรือแม้กระทั่งวัน ความผันผวนของอุณหภูมิสามารถนำไปสู่การอบแห้งที่ไม่สอดคล้องกันความเสียหายของผลิตภัณฑ์หรือเวลาในการประมวลผลขยาย
ระบบทำความเย็นที่ทันสมัยใน Benchtop Lyophilizers ได้รับการออกแบบโดยคำนึงถึงประสิทธิภาพการใช้พลังงาน คอมเพรสเซอร์ขั้นสูงเครื่องแลกเปลี่ยนความร้อนที่มีประสิทธิภาพและระบบควบคุมอัจฉริยะช่วยลดการใช้พลังงานในขณะที่ยังคงประสิทธิภาพที่ดีที่สุด
วัสดุที่แตกต่างกันต้องการโปรโตคอลการอบแห้งที่แตกต่างกัน ระบบทำความเย็นจะต้องปรับให้เข้ากับโปรไฟล์อุณหภูมิและอัตราการระบายความร้อนได้ตามต้องการสำหรับตัวอย่างประเภทต่าง ๆ
ความน่าเชื่อถือและความแม่นยำของระบบทำความเย็นส่งผลโดยตรงต่อคุณภาพของผลิตภัณฑ์ที่แห้ง การระบายความร้อนที่สอดคล้องกันทำให้มั่นใจได้ว่าตัวอย่างทั้งหมดภายในแบทช์จะแห้งอย่างสม่ำเสมอนำไปสู่คุณภาพของผลิตภัณฑ์ที่สอดคล้องกันและผลลัพธ์ที่ทำซ้ำได้
โดยสรุปองค์ประกอบหลักของ benchtop lyophilizer ทำงานในคอนเสิร์ตเพื่อให้ได้กระบวนการที่ละเอียดอ่อนของการอบแห้ง ห้องอบแห้งให้สภาพแวดล้อมที่ควบคุมได้คอนเดนเซอร์จะจับไอน้ำอ่อนระบบสูญญากาศรักษาความดันต่ำที่จำเป็นและระบบทำความเย็นทำให้มั่นใจได้ว่าการแช่แข็งและการควบคุมอุณหภูมิที่เหมาะสมตลอดกระบวนการ แผงควบคุมเชื่อมโยงระบบเหล่านี้ทั้งหมดเข้าด้วยกันช่วยให้สามารถจัดการวงจร lyophilization ได้อย่างแม่นยำ
การทำความเข้าใจส่วนประกอบเหล่านี้เป็นสิ่งจำเป็นสำหรับทุกคนที่ทำงานหรือพิจารณาการใช้ benchtop lyophilizer ไม่ว่าคุณจะอยู่ในเภสัชกรรมเทคโนโลยีชีวภาพวิทยาศาสตร์การอาหารหรือสาขาใด ๆ ที่ต้องการการเก็บรักษาวัสดุที่ละเอียดอ่อนความเข้าใจที่ครอบคลุมว่าส่วนประกอบเหล่านี้ทำงานร่วมกันอย่างไรสามารถนำไปสู่กระบวนการที่มีประสิทธิภาพมากขึ้นและผลลัพธ์ที่มีคุณภาพสูงขึ้น
คุณกำลังมองหาการปรับปรุงความสามารถของห้องปฏิบัติการด้วย Lyophilizer ที่ล้ำสมัยหรือไม่? บรรลุเคมีเป็นพันธมิตรที่เชื่อถือได้ของคุณในอุปกรณ์ห้องปฏิบัติการ ด้วยการรับรอง EU CE ของเราการรับรองระบบการจัดการคุณภาพ ISO9001 และใบอนุญาตการผลิตอุปกรณ์พิเศษเราเสนอ lyophilizers ที่เชื่อถือได้และมีประสิทธิภาพสูงซึ่งเหมาะกับความต้องการเฉพาะของคุณ ไม่ว่าคุณจะอยู่ในเภสัชกรรมเทคโนโลยีชีวภาพอาหารและเครื่องดื่มหรือการวิจัยด้านสิ่งแวดล้อมทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือก Benchtop Lyophilizer ที่สมบูรณ์แบบสำหรับการใช้งานของคุณ อย่าปล่อยให้ความชื้นประนีประนอมตัวอย่างที่มีค่าของคุณ-ลงทุนในเทคโนโลยีการอบแห้งที่แม่นยำในวันนี้ ติดต่อเราที่sales@achievechem.comเพื่อเรียนรู้เพิ่มเติมเกี่ยวกับล้ำสมัยของเราBenchtop Lyophilizersและวิธีที่พวกเขาสามารถปฏิวัติกระบวนการวิจัยและการผลิตของคุณได้อย่างไร
การอ้างอิง
Johnson, Me, & Wang, L. (2019) การทำให้แห้งของโปรตีน: กระบวนการ, การกำหนดและการพิจารณาความมั่นคง วารสารวิทยาศาสตร์เวชภัณฑ์, 108 (8), 2420-2431
Smith, RK, & Brown, AC (2020) ความก้าวหน้าในเทคโนโลยี Benchtop Lyophilization: การปรับปรุงประสิทธิภาพและคุณภาพของผลิตภัณฑ์ ความคืบหน้าของเทคโนโลยีชีวภาพ, 36 (4), E2998
Rodriguez-Hernandez, A. , & Garcia-Perez, JV (2021) การเพิ่มประสิทธิภาพของวัฏจักรการอบแห้งโดยใช้ benchtop lyophilizer: การตรวจสอบที่ครอบคลุม เทคโนโลยีการอบแห้ง, 39 (12), 1789-1805
Chen, Y. , & Zhang, H. (2018) การออกแบบและการดำเนินงานของเครื่องอบผ้าแช่แข็ง benchtop: หลักการและการประยุกต์ใช้ในการวิจัยทางเภสัชกรรม AAPS Pharmscitech, 19 (1), 52-63
