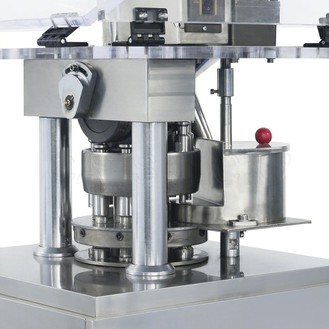

ส่วนประกอบสำคัญของเครื่องเจาะแท็บเล็ตโรตารีคืออะไร?

ถัง:ฮอปเปอร์เป็นจุดเริ่มต้นในการเข้าสู่วัตถุดิบ ซึ่งโดยทั่วไปจะเป็นเม็ดหรือผง ซึ่งจะถูกอัดเป็นเม็ด โดยจะมีแหล่งกักเก็บสำหรับวัสดุและป้อนเข้าไปในโซนการบีบอัดของเม็ดยา

กลไกการให้อาหาร:กลไกการป้อนมีหน้าที่ควบคุมการไหลของวัสดุจากถังบรรจุเข้าไปในโพรงแม่พิมพ์ของเครื่องอัดยาเม็ด ส่วนประกอบนี้ช่วยให้มั่นใจได้ถึงการบรรจุแม่พิมพ์ที่แม่นยำและสม่ำเสมอ เพื่อรักษาน้ำหนักและปริมาณของเม็ดยาให้สม่ำเสมอ

ช่องตาย:ช่องแม่พิมพ์เป็นส่วนหนึ่งของเครื่องจักรที่วัสดุถูกบีบอัดให้เป็นเม็ดยา เป็นส่วนประกอบที่ถอดออกได้โดยมีโพรงที่กำหนดรูปร่างและขนาดของเม็ดยาที่ผลิต

ต่อย:การเจาะเป็นส่วนประกอบของเครื่องมือที่สัมผัสกับวัสดุในช่องแม่พิมพ์ พวกเขาออกแรงกดดันในการบีบอัดวัสดุและสร้างเม็ดยา การเจาะอาจเป็นการเจาะบน การเจาะล่าง หรือบางครั้งการเจาะแบบหลายปลาย ขึ้นอยู่กับการออกแบบของการกดแท็บเล็ต

ปราการ:ป้อมปืนเป็นส่วนประกอบที่หมุนได้ซึ่งยึดการเจาะและโพรงแม่พิมพ์ ขณะที่ป้อมปืนหมุน มันจะจัดแนวโพรงแม่พิมพ์ให้สอดคล้องกับกลไกการป้อน โซนการบดอัด และกลไกการดีดออกตามลำดับ

โซนการบีบอัด:โซนการบีบอัดคือบริเวณที่เกิดการบีบอัดวัสดุจริง โดยเป็นการทำงานร่วมกันระหว่างการเจาะด้านบนและด้านล่างภายในโพรงแม่พิมพ์ เพื่อสร้างเม็ดยาที่มีความแข็งและความหนาตามที่ต้องการ

กลไกการดีดออก:หลังจากการบีบอัด กลไกการดีดออกจะกำจัดเม็ดยาที่ขึ้นรูปแล้วออกจากโพรงแม่พิมพ์ และถ่ายโอนไปยังรางระบายหรืออุปกรณ์ประมวลผลขั้นปลายน้ำ ช่วยให้มั่นใจได้ว่าการผลิตแท็บเล็ตจะต่อเนื่องโดยไม่หยุดชะงัก

ระบบป้อนแรง (อุปกรณ์เสริม):ในเครื่องอัดยาเม็ดแบบหมุนขั้นสูงบางรุ่น ระบบป้อนแรงอาจรวมอยู่ด้วยเพื่อช่วยในการประมวลผลวัสดุที่ไหลยากหรือมีความหนาแน่นต่ำ ระบบนี้สามารถปรับปรุงความสม่ำเสมอและประสิทธิภาพของการผลิตยาเม็ดสำหรับสูตรผสมที่ท้าทาย

ระบบควบคุม:ระบบควบคุมของเครื่องกดแท็บเล็ตประกอบด้วยส่วนประกอบต่างๆ เช่น มอเตอร์ เซ็นเซอร์ และอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ที่ควบคุมและตรวจสอบการทำงานของเครื่องจักร ช่วยให้ผู้ปฏิบัติงานสามารถตั้งค่าพารามิเตอร์ ตรวจสอบตัวแปรกระบวนการ และรับรองการผลิตแท็บเล็ตที่ปลอดภัยและมีประสิทธิภาพ

คุณลักษณะด้านความปลอดภัย:เครื่องอัดยาเม็ดแบบหมุนสมัยใหม่มีคุณสมบัติด้านความปลอดภัย เช่น แผงกั้น ปุ่มหยุดฉุกเฉิน และระบบป้องกันการโอเวอร์โหลด เพื่อให้มั่นใจในความปลอดภัยของผู้ปฏิบัติงานและป้องกันอุบัติเหตุระหว่างการทำงาน

ภาพรวมของป้อมปืน ต่อย และดาย

เครื่องเจาะแท็บเล็ตโรตารี มีบทบาทสำคัญในอุตสาหกรรมยาและอุตสาหกรรมการผลิต โดยอำนวยความสะดวกในการผลิตแท็บเล็ตในวงกว้าง การทำความเข้าใจส่วนประกอบสำคัญของเครื่องจักรเหล่านี้ถือเป็นสิ่งสำคัญสำหรับการทำความเข้าใจฟังก์ชันการทำงานและประสิทธิภาพ ป้อมปืน การเจาะ และดายถือเป็นองค์ประกอบหลักของเครื่องเจาะแท็บเล็ตแบบหมุน.

ป้อมปืนทำหน้าที่เป็นส่วนประกอบส่วนกลางของเครื่องจักร ซึ่งทำหน้าที่ติดตั้งพันช์และดาย โดยจะหมุนในระหว่างกระบวนการบีบอัดแท็บเล็ต ทำให้สามารถเติม บีบอัด และดีดแท็บเล็ตตามลำดับได้ ป้อมปืนมีหลายรูปแบบ รวมถึงด้านเดียวและสองด้าน ขึ้นอยู่กับกำลังการผลิตที่ต้องการและข้อกำหนดในการปฏิบัติงาน การออกแบบป้อมปืนส่งผลโดยตรงต่อความเร็วและความแม่นยำของการผลิตแท็บเล็ต

การเจาะมีหน้าที่ในการบีบอัดวัสดุที่เป็นเม็ดให้อยู่ในรูปแบบเม็ดยาภายในแม่พิมพ์ โดยทั่วไปแล้วจะทำจากเหล็กชุบแข็งเพื่อทนต่อแรงกดดันอันมหาศาลที่เกิดขึ้นในระหว่างกระบวนการอัด พั้นช์มาในรูปทรงและขนาดต่างๆ ทั้งแบบกลม ทรงรี และทรงแคปซูล ขึ้นอยู่กับการออกแบบแท็บเล็ตที่ต้องการ คุณภาพและความแม่นยำของการเจาะส่งผลต่อความสม่ำเสมอ ความหนา และความสมบูรณ์โดยรวมของแท็บเล็ตอย่างมาก

แม่พิมพ์คือแม่พิมพ์ที่สร้างวัสดุที่เป็นเม็ดให้เป็นเม็ดยาภายใต้แรงกดจากการเจาะ โดยทั่วไปแล้วจะทำจากเหล็กคุณภาพสูงหรือคาร์ไบด์เพื่อให้ทนทานต่อการใช้งานซ้ำๆ และรักษาความแม่นยำของขนาด แม่พิมพ์มีหลายรูปทรงและขนาดเพื่อผลิตยาเม็ดที่มีรูปแบบต่างๆ เช่น กลม สี่เหลี่ยม หรือสี่เหลี่ยมผืนผ้า ความทนทานและความแม่นยำของแม่พิมพ์มีความสำคัญอย่างยิ่งต่อการรับประกันคุณภาพแท็บเล็ตที่สม่ำเสมอและลดข้อบกพร่องในการผลิตให้เหลือน้อยที่สุด

บทบาทของลูกกลิ้งอัดและเครื่องป้อน

นอกจากป้อมปืน ต่อย และตายแล้วเครื่องเจาะแท็บเล็ตแบบหมุนรวมส่วนประกอบที่สำคัญอื่น ๆ เพื่อเพิ่มประสิทธิภาพกระบวนการบีบอัดแท็บเล็ต ลูกกลิ้งอัดและเครื่องป้อนมีบทบาทสำคัญในการป้อนวัสดุที่เป็นเม็ดเข้าไปในโซนอัด และออกแรงกดที่จำเป็นเพื่อสร้างเม็ดยา

ลูกกลิ้งอัดช่วยให้การป้อนวัสดุที่เป็นเม็ดเข้าไปในแม่พิมพ์เป็นไปอย่างสม่ำเสมอ ช่วยให้มั่นใจได้ถึงน้ำหนักและความหนาของแท็บเล็ตที่สม่ำเสมอ ใช้แรงดันที่ควบคุมเพื่อบดอัดผงและรักษาความหนาแน่นของเม็ดยาที่ต้องการ การออกแบบและการกำหนดค่าลูกกลิ้งอัดจะแตกต่างกันไปขึ้นอยู่กับข้อกำหนดเฉพาะของสูตรยาเม็ดและปริมาณการผลิต ลูกกลิ้งบีบอัดที่มีประสิทธิภาพช่วยเพิ่มความสม่ำเสมอของแท็บเล็ตและลดความเสี่ยงของข้อบกพร่อง เช่น การปิดฝาหรือการเคลือบ

เครื่องป้อนมีหน้าที่รับผิดชอบในการส่งวัสดุที่เป็นเม็ดไปยังโซนการบีบอัดอย่างถูกต้อง ควบคุมการไหลของวัสดุเพื่อให้แน่ใจว่าการบรรจุแท็บเล็ตมีความสม่ำเสมอ และป้องกันการเติมมากเกินไปหรือน้อยเกินไปของแม่พิมพ์ เครื่องป้อนสามารถใช้กลไกต่างๆ ได้ รวมถึงเครื่องป้อนแบบแรงโน้มถ่วง เครื่องป้อนแบบสกรู และเครื่องป้อนแบบสั่น ขึ้นอยู่กับลักษณะของวัสดุและอัตราการผลิตที่ต้องการ เครื่องป้อนที่ได้รับการสอบเทียบอย่างเหมาะสมถือเป็นสิ่งสำคัญสำหรับการรักษาน้ำหนักแท็บเล็ตให้สม่ำเสมอและลดการสูญเสียให้เหลือน้อยที่สุดในระหว่างกระบวนการบีบอัด

ทำความเข้าใจระบบหล่อลื่นและหล่อเย็น

นอกเหนือจากส่วนประกอบทางกลที่เกี่ยวข้องโดยตรงในการบีบอัดแท็บเล็ตแล้วเครื่องเจาะแท็บเล็ตแบบหมุนมีระบบหล่อลื่นและระบายความร้อนเพื่อเพิ่มประสิทธิภาพและยืดอายุการใช้งานในการทำงาน

ระบบหล่อลื่นมีความสำคัญอย่างยิ่งในการลดแรงเสียดทานและการสึกหรอระหว่างชิ้นส่วนที่เคลื่อนไหว เช่น ป้อมปืน การเจาะ และแม่พิมพ์ ช่วยให้หมุนป้อมปืนได้อย่างราบรื่นและลดการเกิดความร้อนระหว่างการทำงานเป็นเวลานาน อาจใช้น้ำมันหล่อลื่นด้วยตนเองหรือผ่านระบบอัตโนมัติ ขึ้นอยู่กับการออกแบบและความซับซ้อนของเครื่องจักร การหล่อลื่นที่เหมาะสมถือเป็นสิ่งสำคัญในการป้องกันความล้มเหลวของส่วนประกอบก่อนเวลาอันควร และรับประกันคุณภาพแท็บเล็ตที่สม่ำเสมอตลอดระยะเวลาการผลิตที่ยาวนาน

ระบบระบายความร้อนช่วยกระจายความร้อนที่เกิดขึ้นในระหว่างกระบวนการบีบอัดแท็บเล็ต โดยรักษาอุณหภูมิการทำงานของส่วนประกอบที่สำคัญให้เหมาะสมที่สุด ความร้อนที่มากเกินไปอาจส่งผลต่อความสมบูรณ์ของแท็บเล็ตและทำให้เกิดข้อบกพร่อง เช่น การติดหรือการหยิบ ระบบทำความเย็นอาจใช้การไหลเวียนของอากาศหรือน้ำเพื่อควบคุมอุณหภูมิ ขึ้นอยู่กับการกำหนดค่าของเครื่องและสภาพแวดล้อม ระบบระบายความร้อนที่มีประสิทธิภาพเป็นสิ่งจำเป็นสำหรับการรักษาคุณภาพและความเสถียรของผลิตภัณฑ์ยาและยืดอายุการใช้งานของส่วนประกอบของเครื่องจักร

สรุปแล้ว,เครื่องเจาะแท็บเล็ตแบบหมุนประกอบด้วยองค์ประกอบสำคัญหลายประการที่ช่วยให้สามารถผลิตแท็บเล็ตได้อย่างมีประสิทธิภาพและแม่นยำ ป้อมปืน การเจาะ และแม่พิมพ์สร้างแกนกลางของเครื่องจักร ในขณะที่ลูกกลิ้งอัดและตัวป้อนทำให้มั่นใจได้ว่ามีการบีบอัดและบรรจุเม็ดยาที่สม่ำเสมอ ระบบหล่อลื่นและระบายความร้อนมีบทบาทสำคัญในการรักษาประสิทธิภาพของเครื่องจักรและยืดอายุการใช้งาน การทำความเข้าใจส่วนประกอบเหล่านี้และฟังก์ชันต่างๆ มีความสำคัญอย่างยิ่งในการเพิ่มประสิทธิภาพกระบวนการผลิตแท็บเล็ต และรับประกันคุณภาพและความสม่ำเสมอของผลิตภัณฑ์

อ้างอิง:

"ส่วนประกอบและการกำหนดค่าเครื่องมือกดแท็บเล็ต" - https://www.natoli.com/tablet-press-tooling-components-and-configurations/

"ทำความเข้าใจเกี่ยวกับเครื่องมือบีบอัดแท็บเล็ต" - https://www.lfatabletpresses.com/blog/post/understand-tablet-compression-tooling

"ส่วนประกอบและการทำงานของเครื่องอัดแท็บเล็ต" - https://www.pharmapproach.com/tablet-compression-machine-components-and-functionity
