บทบาทที่หลากหลายของคอนเดนเซอร์ในการวิจัยทางวิทยาศาสตร์และกระบวนการทางอุตสาหกรรม

ในภูมิทัศน์อันกว้างใหญ่ของการทดลองทางวิทยาศาสตร์และการผลิตในภาคอุตสาหกรรม คอนเดนเซอร์มีบทบาทสำคัญ โดยอำนวยความสะดวกในการถ่ายเทความร้อนและการเปลี่ยนสถานะจากไอเป็นของเหลว อุปกรณ์ที่ซับซ้อนเหล่านี้ มักพบในห้องปฏิบัติการ โรงกลั่น โรงไฟฟ้า และโรงกลั่นน้ำมัน ออกแบบมาเพื่อดักจับและควบแน่นไอน้ำหรือสารประกอบระเหยอื่นๆ ได้อย่างมีประสิทธิภาพ ทำให้สามารถใช้งานได้หลากหลาย ตั้งแต่การฟอกน้ำธรรมดาไปจนถึงการสังเคราะห์สารเคมีที่ซับซ้อน บทความนี้จะเจาะลึกถึงความซับซ้อนของคอนเดนเซอร์ สำรวจหลักการทำงาน การใช้งานที่หลากหลาย ความก้าวหน้าทางเทคโนโลยี และความสำคัญในการพัฒนาความรู้ทางวิทยาศาสตร์และประสิทธิภาพในอุตสาหกรรม



คอนเดนเซอร์คือเครื่องแลกเปลี่ยนความร้อนที่ใช้หลักการระบายความร้อนเพื่อเปลี่ยนไอให้เป็นของเหลว กระบวนการนี้เกี่ยวข้องกับการถ่ายเทความร้อนจากไอไปยังตัวกลางที่เย็นกว่า ซึ่งโดยทั่วไปคือน้ำหรืออากาศ ซึ่งทำให้ไอสูญเสียพลังงานและควบแน่น การออกแบบและการกำหนดค่าของคอนเดนเซอร์จะแตกต่างกันอย่างมากขึ้นอยู่กับการใช้งานเฉพาะ โดยปัจจัยต่างๆ เช่น ช่วงอุณหภูมิ แรงดัน อัตราการไหล และลักษณะของไอจะส่งผลต่อการเลือกประเภทของคอนเดนเซอร์



หลักการทำงาน

หัวใจสำคัญของการทำงานของคอนเดนเซอร์คือกฎของเทอร์โมไดนามิกส์ โดยเฉพาะกฎข้อที่สอง ซึ่งควบคุมการถ่ายเทความร้อน เมื่อไอสัมผัสกับพื้นผิวที่เย็นกว่า ความร้อนจะไหลจากไอที่ร้อนกว่าไปยังพื้นผิวที่เย็นกว่า ทำให้อุณหภูมิของไอลดลงและเกิดการควบแน่น ประสิทธิภาพของกระบวนการนี้ขึ้นอยู่กับหลายปัจจัย รวมถึงความแตกต่างของอุณหภูมิระหว่างไอกับตัวกลางทำความเย็น พื้นที่ผิวที่ใช้ถ่ายเทความร้อนได้ และการนำความร้อนของวัสดุที่เกี่ยวข้อง



คอนเดนเซอร์สามารถแบ่งได้กว้างๆ เป็นสองประเภท ได้แก่ การสัมผัสโดยตรงและการสัมผัสโดยอ้อม คอนเดนเซอร์แบบสัมผัสโดยตรงจะผสมไอเข้ากับสารหล่อเย็นในรูปของเหลว ส่งผลให้เกิดการถ่ายเทความร้อนและการควบแน่นในทันที ถึงแม้ว่าวิธีนี้จะได้ผล แต่ก็สามารถทำให้คอนเดนเสทปนเปื้อนสารหล่อเย็นได้ ทำให้การใช้งานไม่บริสุทธิ์เท่าที่ควร ในทางกลับกัน คอนเดนเซอร์แบบสัมผัสโดยอ้อมจะแยกไอและสารหล่อเย็นออกจากกันด้วยสิ่งกั้นทางกายภาพ ทำให้ถ่ายเทความร้อนได้โดยไม่ต้องผสมกัน จึงรักษาความบริสุทธิ์ของคอนเดนเสทไว้ได้



1. คอนเดนเซอร์แบบเปลือกและท่อ

คอนเดนเซอร์แบบสัมผัสทางอ้อมประเภทหนึ่งที่พบได้บ่อยที่สุด คือ คอนเดนเซอร์แบบเปลือกและท่อ ประกอบด้วยท่อชุดหนึ่งที่บรรจุอยู่ภายในเปลือก ไอระเหยจะไหลผ่านท่อ ในขณะที่สารหล่อเย็นจะหมุนเวียนรอบ ๆ ด้านนอกของท่อ การออกแบบนี้ให้พื้นที่ผิวขนาดใหญ่สำหรับการถ่ายเทความร้อน และเหมาะอย่างยิ่งสำหรับการจัดการไอระเหยที่มีแรงดันสูงและอุณหภูมิสูง



2. คอนเดนเซอร์ระบายความร้อนด้วยอากาศ

ตามชื่อที่บ่งบอก คอนเดนเซอร์ระบายความร้อนด้วยอากาศใช้ลมแวดล้อมเป็นตัวกลางในการระบายความร้อน คอนเดนเซอร์ประเภทนี้มักใช้ท่อครีบเพื่อเพิ่มพื้นที่ผิวที่สัมผัสกับอากาศ ซึ่งช่วยเพิ่มประสิทธิภาพการถ่ายเทความร้อน คอนเดนเซอร์ระบายความร้อนด้วยอากาศมีน้ำหนักเบา ต้องการการบำรุงรักษาน้อยมาก และเหมาะอย่างยิ่งสำหรับการใช้งานในพื้นที่ที่ขาดแคลนน้ำหรือที่จำเป็นต้องใช้ระบบควบแน่นแบบพกพา



3. คอนเดนเซอร์ระบายความร้อนด้วยน้ำ

คอนเดนเซอร์ระบายความร้อนด้วยน้ำ โดยเฉพาะอย่างยิ่งคอนเดนเซอร์ที่ใช้หอระบายความร้อนด้วยการระเหย มักพบเห็นได้ทั่วไปในกระบวนการอุตสาหกรรมขนาดใหญ่ ระบบเหล่านี้จะหมุนเวียนน้ำผ่านคอนเดนเซอร์ โดยดูดซับความร้อนจากไอระเหย จากนั้นจึงปล่อยความร้อนออกสู่ชั้นบรรยากาศผ่านการระเหย คอนเดนเซอร์ระบายความร้อนด้วยน้ำมีอัตราการถ่ายเทความร้อนสูง และมีประสิทธิภาพโดยเฉพาะในสภาพอากาศร้อนที่การระบายความร้อนด้วยการระเหยเป็นประโยชน์



4. คอนเดนเซอร์แบบฟิล์มตก

คอนเดนเซอร์แบบฟิล์มตกจะกระจายไอระเหยไปตามท่อแนวนอนหรือแนวเอียงหลายท่อ โดยจะก่อตัวเป็นฟิล์มบางๆ ที่ไหลลงมา การออกแบบนี้ช่วยเพิ่มพื้นที่สัมผัสระหว่างไอระเหยและพื้นผิวทำความเย็น ส่งผลให้ถ่ายเทความร้อนและควบแน่นได้อย่างมีประสิทธิภาพ คอนเดนเซอร์แบบฟิล์มตกมักใช้ในระบบทำความเย็นและโรงงานกำจัดเกลือ



ชนิดของก๊าซที่เก็บ

ท่อควบแน่นสามารถรวบรวมก๊าซได้หลากหลายชนิด รวมถึงแต่ไม่จำกัดเพียง:

ก๊าซจากปฏิกิริยาอินทรีย์: ในการทดลองสังเคราะห์อินทรีย์ ปฏิกิริยาต่างๆ จำนวนมากจะสร้างก๊าซเป็นผลพลอยได้ที่สามารถรวบรวมได้ผ่านท่อควบแน่นสำหรับการประมวลผลหรือการวิเคราะห์ในภายหลัง

ไอน้ำ: ในกระบวนการกลั่นหรือการระเหย ของเหลวจะถูกให้ความร้อนเพื่อเปลี่ยนเป็นไอน้ำ จากนั้นจึงทำการทำให้เย็นลงและควบแน่นเป็นของเหลวผ่านท่อควบแน่น ทำให้สามารถรวบรวมและทำการทำให้ของเหลวบริสุทธิ์ได้

ก๊าซที่ควบแน่นได้อื่น ๆ: ตราบใดที่อุณหภูมิของก๊าซลดลงต่ำกว่าจุดน้ำค้าง และท่อควบแน่นมีความสามารถในการทำความเย็นที่เพียงพอ ก๊าซที่ควบแน่นได้เกือบทั้งหมดก็สามารถเก็บรวบรวมผ่านท่อควบแน่นได้

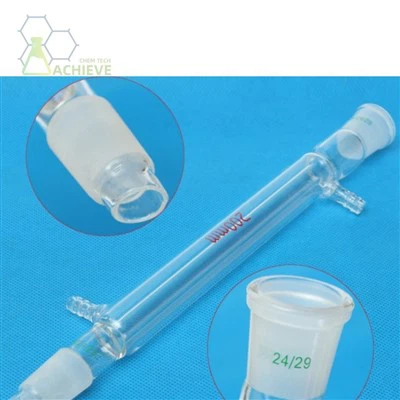

การเลือกใช้ท่อควบแน่น

เมื่อเลือกท่อควบแน่นเพื่อรวบรวมก๊าซ มีปัจจัยหลายประการที่ต้องพิจารณา:

ประสิทธิภาพการควบแน่น: ท่อควบแน่นประเภทต่างๆ จะมีประสิทธิภาพการควบแน่นที่แตกต่างกัน ตัวอย่างเช่น ท่อควบแน่นทรงกลมมักจะมีประสิทธิภาพการควบแน่นสูงเนื่องจากมีพื้นที่ผิวขนาดใหญ่ และเหมาะสำหรับการใช้งานที่จำเป็นต้องมีการควบแน่นอย่างมีประสิทธิภาพ ท่อควบแน่นแบบตรงเหมาะสำหรับโอกาสที่ประสิทธิภาพการควบแน่นไม่สูง

ข้อกำหนดในการทดลอง: เลือกท่อควบแน่นที่เหมาะสมตามความต้องการเฉพาะของการทดลอง ตัวอย่างเช่น ในปฏิกิริยารีฟลักซ์ จำเป็นต้องเลือกท่อควบแน่นที่สามารถป้องกันการสูญเสียสารตั้งต้นจากการระเหยได้ ในการดำเนินการกลั่น จำเป็นต้องเลือกท่อควบแน่นที่สามารถรวบรวมไอน้ำและควบแน่นให้เป็นของเหลว

ตัวกลางทำความเย็น: ตัวกลางทำความเย็นของท่อควบแน่นอาจเป็นน้ำ น้ำแข็ง หรืออากาศ การเลือกตัวกลางทำความเย็นขึ้นอยู่กับเงื่อนไขและข้อกำหนดเฉพาะของการทดลอง



การวิจัยทางวิทยาศาสตร์

ในห้องปฏิบัติการ คอนเดนเซอร์มีบทบาทสำคัญในกระบวนการทดลองต่างๆ เช่น การกลั่น การรีฟลักซ์ และการระเหิด คอนเดนเซอร์ช่วยให้ผู้วิจัยสามารถแยกและทำให้สารประกอบบริสุทธิ์ได้ ทำให้การสังเคราะห์วัสดุใหม่และการวิเคราะห์วัสดุที่มีอยู่เป็นไปได้ง่ายขึ้น ตัวอย่างเช่น เครื่องระเหยแบบหมุนที่ติดตั้งคอนเดนเซอร์ใช้กันอย่างแพร่หลายในเคมีอินทรีย์เพื่อกำจัดตัวทำละลายออกจากส่วนผสมของปฏิกิริยา



กระบวนการอุตสาหกรรม

คอนเดนเซอร์มีความจำเป็นอย่างยิ่งในภาคอุตสาหกรรมต่างๆ มากมาย รวมถึงการผลิตไฟฟ้า ปิโตรเคมี และการแปรรูปอาหาร ในโรงไฟฟ้า กังหันไอน้ำจะแปลงพลังงานไอน้ำแรงดันสูงเป็นงานกล โดยไอน้ำแรงดันต่ำที่ได้จะควบแน่นกลับเป็นน้ำเพื่อนำกลับมาใช้ใหม่ในหม้อไอน้ำ ในโรงงานปิโตรเคมี คอนเดนเซอร์จะถูกใช้เพื่อแยกและกู้คืนไฮโดรคาร์บอนที่มีค่าจากกระแสของโรงกลั่น ในอุตสาหกรรมอาหาร คอนเดนเซอร์จะถูกใช้ในการทำให้เข้มข้นน้ำผลไม้ ระเหยนม และทำให้อาหารแข็งแห้ง ช่วยเพิ่มคุณภาพและอายุการเก็บรักษาของผลิตภัณฑ์



การคุ้มครองสิ่งแวดล้อม

นอกจากนี้ เครื่องควบแน่นยังช่วยรักษาสิ่งแวดล้อมอีกด้วย ในโรงงานแยกเกลือออกจากน้ำ ระบบกลั่นแบบหลายขั้นตอนและหลายผลใช้เครื่องควบแน่นเพื่อแปลงน้ำทะเลให้เป็นน้ำดื่ม ซึ่งช่วยแก้ปัญหาขาดแคลนน้ำในพื้นที่แห้งแล้ง



ขอบเขตการใช้และข้อควรระวัง

ขอบเขตการใช้งาน: ขอบเขตการใช้งานของท่อควบแน่นขึ้นอยู่กับอุณหภูมิของไอน้ำ เมื่ออุณหภูมิของไอน้ำสูงกว่า 140 องศาเซลเซียส ให้ใช้ท่อควบแน่นอากาศ เมื่ออุณหภูมิต่ำกว่า 140 องศาเซลเซียส ให้ใช้ท่อควบแน่นแบบตรง



ท่อด้านในของท่อควบแน่นมีท่อยื่นที่ปลายทั้งสองด้านซึ่งสามารถเชื่อมต่อกับอุปกรณ์อื่น ๆ ของอุปกรณ์ทดลองได้

ท่อด้านนอกโดยปกติจะมีช่องเปิดขึ้นและลงทั้งสองด้านเพื่อเชื่อมต่อกับท่อพลาสติกที่ส่งสารทำความเย็น (เช่น น้ำ)

ช่องทางเข้าน้ำมักจะมีแรงดันน้ำสูง เพื่อป้องกันไม่ให้ท่อน้ำหลุดออก ควรมัดท่อพลาสติกไว้

เมื่อใช้ในสถานะรีฟลักซ์ จะมีการเสียบปลั๊กยางเข้าที่ปลายด้านล่างของท่อแก้วของท่อควบแน่น เพื่อให้สามารถเสียบเข้าไปในปากขวดเพื่อรับไอระเหยที่ระเหยขึ้นไปในขวดได้



การดูแลรักษาและการซ่อมบำรุง

ควรทำความสะอาดท่อควบแน่นทันทีหลังใช้งานเพื่อหลีกเลี่ยงความเสียหายต่อเครื่องมือที่เกิดจากสารตกค้าง

สำหรับเครื่องมือที่เสี่ยงต่อการเปรอะเปื้อน เช่น ท่อควบแน่นทรงกลม สามารถใช้สารทำความสะอาด เช่น กรดไฮโดรคลอริกในการทำความสะอาดได้เป็นประจำ

ในการจัดเก็บควรระมัดระวังไม่ให้ชนหรือตกหล่น เพื่อไม่ให้เครื่องมือได้รับความเสียหาย
