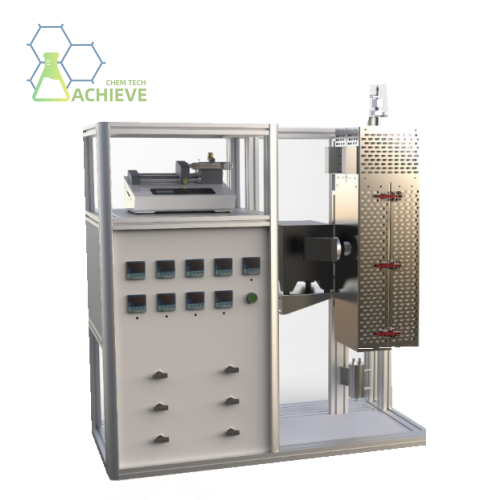

เครื่องปฏิกรณ์แบบท่อเตียงคงที่
คำอธิบาย
พารามิเตอร์ทางเทคนิค
ที่เครื่องปฏิกรณ์แบบท่อเตียงคงที่เป็นอุปกรณ์เคมีชิ้นสำคัญเครื่องปฏิกรณ์ที่เต็มไปด้วยตัวเร่งปฏิกิริยาที่เป็นของแข็งภายในโครงสร้างที่มักจะประกอบด้วยโซนปฏิกิริยาท่อหนึ่งหรือมากกว่านั้นที่เต็มไปด้วยอนุภาคตัวเร่งปฏิกิริยา เมื่อสารตั้งต้นผ่านเครื่องปฏิกรณ์พวกเขาจะสัมผัสกับตัวเร่งปฏิกิริยาและได้รับปฏิกิริยาเคมีเพื่อผลิตผลิตภัณฑ์ที่ต้องการ
อุปกรณ์นี้ใช้กันอย่างแพร่หลายในวิศวกรรมปฏิกิริยาเคมีโดยเฉพาะอย่างยิ่งในเฟสก๊าซและปฏิกิริยาการเร่งปฏิกิริยาเฟสของเหลว ในปฏิกิริยาเฟสก๊าซมันมักจะใช้ในการเตรียมสารเคมีอุตสาหกรรมเช่นโพรเพนออกซิเดชั่นไปยังโพรพิลีนกรด phthalic ไปยังโพลีเอสเตอร์ ฯลฯ ในปฏิกิริยาเฟสของเหลวมันถูกใช้สำหรับการผลิตมวลในสนามของการสังเคราะห์อินทรีย์เช่นไฮโดรเจน ผลิตภัณฑ์. นอกจากนี้ยังใช้ในอุตสาหกรรมปิโตรเคมีในการสังเคราะห์แอมโมเนียสแปนเด็กซ์โพลีเอสเตอร์และปฏิกิริยาสังเคราะห์อื่น ๆ รวมถึงการบำบัดก๊าซของเสียอุตสาหกรรมการบำบัด VOCs และสาขาอื่น ๆ
การคุ้มครองสิ่งแวดล้อม
![]() |
1. การใช้วัตถุดิบอย่างมีประสิทธิภาพ
2. การเลือกตัวเร่งปฏิกิริยาที่ดี
3. การใช้พลังงานต่ำ
|
|
4. การควบคุมการปล่อยมลพิษอย่างเข้มงวด
5. การบำบัดของเสียที่เหมาะสม
6. ความยั่งยืนที่แข็งแกร่ง
โดยสรุปความเป็นมิตรต่อสิ่งแวดล้อมของเครื่องปฏิกรณ์แบบท่อถาวรนั้นสะท้อนให้เห็นในหลาย ๆ ด้านเช่นการใช้วัตถุดิบอย่างมีประสิทธิภาพการเลือกตัวเร่งปฏิกิริยาที่ดีการใช้พลังงานต่ำการควบคุมการปล่อยมลพิษอย่างเข้มงวดการบำบัดของเสียที่เหมาะสมและความยั่งยืนที่แข็งแกร่ง คุณสมบัติเหล่านี้ทำให้เครื่องปฏิกรณ์แบบท่อคงที่มีโอกาสในการใช้งานที่หลากหลายและมูลค่าสิ่งแวดล้อมที่สำคัญในอุตสาหกรรมเคมี |
![]() |
กรณีศึกษา
เทคโนโลยีเมทานอลกับน้ำมันเบนซิน (MTG):
เทคโนโลยีเมทานอลเป็นก๊าซ-ก๊าซ (MTG) เป็นกระบวนการที่ได้รับการพิสูจน์แล้วสำหรับการแปลงเมทานอลเป็นน้ำมันเบนซิน กระบวนการนี้ใช้เครื่องปฏิกรณ์แบบท่อคงที่เป็นอุปกรณ์หลักและโดยการควบคุมเงื่อนไขการเกิดปฏิกิริยาและการเลือกตัวเร่งปฏิกิริยาอย่างแม่นยำสามารถตระหนักถึงการแปลงเมทานอลที่มีประสิทธิภาพและการผลิตน้ำมันเบนซินที่เลือกอย่างมีประสิทธิภาพ
ตัวอย่างเช่นกลุ่ม Jincoal ได้สร้างโรงงาน MTG 000 100 ตัน/ปีในเมืองชานซีประเทศจีนโดยใช้เทคโนโลยีเมทานอลกับแก๊ซโซลีนแบบคงที่ของ Mobil Corporation โรงงานดำเนินงานอย่างเสถียรเนื่องจากประสบความสำเร็จในการเริ่มต้นในเดือนมิถุนายน 2552 และได้ผลิตน้ำมันสังเคราะห์ที่ใช้ถ่านหินที่ผ่านการรับรองตั้งแต่นั้นมา
เทคโนโลยีจากสถาบัน Shanxi
สถาบันเคมีถ่านหินของชานซีสถาบันวิทยาศาสตร์แห่งจีนได้พัฒนาเทคโนโลยีเมทานอลต่อแก๊ซโซลด้วยสิทธิในทรัพย์สินทางปัญญาอิสระ เทคโนโลยีนี้ยังใช้เครื่องปฏิกรณ์แบบท่อคงที่และโดยการเพิ่มประสิทธิภาพของตัวเร่งปฏิกิริยาและเงื่อนไขการเกิดปฏิกิริยาจะได้รับประสิทธิภาพสูงของการแปลงเมทานอลและผลผลิตน้ำมันเบนซินสูง
เทคโนโลยีนี้มีข้อดีของเงื่อนไขการเกิดปฏิกิริยาที่ไม่รุนแรงการเลือกใช้น้ำมันเบนซินสูงและตัวเร่งปฏิกิริยาที่ยาวนาน นอกจากนี้ผลิตภัณฑ์น้ำมันเบนซินที่ผลิตโดยเทคโนโลยีนี้มีประสิทธิภาพที่ดีเช่นปริมาณโอเลฟินต่ำปริมาณเบนซีนต่ำไม่มีกำมะถัน ฯลฯ และน้ำมันเบนซินมีจำนวนออกเทนสูง
แอปพลิเคชันอื่น ๆ :
นอกเหนือจากเมทานอลต่อก๊าซเครื่องปฏิกรณ์แบบท่อคงที่มีการใช้กันอย่างแพร่หลายในกระบวนการผลิตปิโตรเคมีอื่น ๆ เช่นการแคร็กน้ำมันหนักเพื่อสกัดสารสกัดจากน้ำมันเบนซิน แอปพลิเคชันเหล่านี้ยังสะท้อนถึงความสำคัญและมูลค่าของเครื่องปฏิกรณ์แบบท่อถาวรในการผลิตปิโตรเคมี
โดยสรุปเครื่องปฏิกรณ์แบบท่อคงที่มีข้อได้เปรียบอย่างมีนัยสำคัญในการผลิตน้ำมันเบนซินในการผลิตปิโตรเคมีและประสบความสำเร็จในการใช้งานจริงหลายครั้ง ประสิทธิภาพสูงความมั่นคงและการปกป้องสิ่งแวดล้อมทำให้เป็นหนึ่งในอุปกรณ์ที่ขาดไม่ได้และสำคัญในอุตสาหกรรมปิโตรเคมี
วิธีการทำหลังการรักษาและการทำให้บริสุทธิ์ของปฏิกิริยา
การรวบรวมผลิตภัณฑ์และการแยกเริ่มต้น
คอลเลกชันผลิตภัณฑ์
ในตอนท้ายของปฏิกิริยาผลิตภัณฑ์จะต้องรวบรวมจากเครื่องปฏิกรณ์ก่อน สิ่งนี้มักจะทำได้ผ่านระบบทางออกและท่อที่เหมาะสมเพื่อให้มั่นใจว่าผลิตภัณฑ์สามารถไหลออกมาได้อย่างราบรื่น
แยกเริ่มต้น
ผลิตภัณฑ์อาจมีสารตั้งต้นที่ไม่ทำปฏิกิริยาตัวทำละลายอนุภาคตัวเร่งปฏิกิริยาและสิ่งสกปรกอื่น ๆ ดังนั้นจึงจำเป็นต้องมีการแยกเบื้องต้นเพื่อลบส่วนประกอบที่ไม่ต้องการเหล่านี้
การแยกเริ่มต้นสามารถทำได้โดยการกรองการตกตะกอนการหมุนเหวี่ยงและวิธีการอื่น ๆ
การทำให้บริสุทธิ์และการทำให้บริสุทธิ์
การทำให้บริสุทธิ์
หลังจากการแยกเริ่มต้นผลิตภัณฑ์อาจยังคงมีสิ่งสกปรกติดตามและต้องมีการทำให้บริสุทธิ์เพิ่มเติม
วิธีการทำให้บริสุทธิ์ลึกอาจรวมถึงการกลั่นการสกัดการตกผลึกการดูดซับ ฯลฯ ขึ้นอยู่กับลักษณะของผลิตภัณฑ์และประเภทของสิ่งเจือปน
การทำให้บริสุทธิ์
ขั้นตอนการทำให้บริสุทธิ์ได้รับการออกแบบมาเพื่อเพิ่มความบริสุทธิ์ของผลิตภัณฑ์เพื่อตอบสนองความต้องการด้านคุณภาพเฉพาะ
วิธีการทำให้บริสุทธิ์อาจรวมถึงการกลั่นหลายครั้ง, การตกผลึกซ้ำ, การแยกโครมาโตกราฟี ฯลฯ
ก๊าซเสียและการบำบัดของเสียของเหลว
การบำบัดก๊าซเสีย
ก๊าซที่เป็นอันตรายอาจเกิดขึ้นในระหว่างการตอบสนองและจำเป็นต้องได้รับการรักษาเพื่อหลีกเลี่ยงอันตรายต่อสิ่งแวดล้อมและร่างกายมนุษย์
วิธีการบำบัดก๊าซของเสียอาจรวมถึงการดูดซึมการดูดซับการเผาไหม้การแปลงตัวเร่งปฏิกิริยา ฯลฯ
การบำบัดของเสียของเหลว
ของเหลวของเสียที่เกิดขึ้นในระหว่างการทำปฏิกิริยาจะต้องได้รับการรักษาเพื่อหลีกเลี่ยงมลพิษต่อร่างกายน้ำ
วิธีการบำบัดของเหลวของเสียอาจรวมถึงการทำให้เป็นกลางการตกตะกอนการกรองการบำบัดทางชีวภาพ ฯลฯ
ตัวเร่งปฏิกิริยาการกู้คืนและการฟื้นฟู
ตัวเร่งปฏิกิริยาการกู้คืน:
ในตอนท้ายของปฏิกิริยาตัวเร่งปฏิกิริยาจะต้องกู้คืนจากเครื่องปฏิกรณ์เพื่อที่จะรีไซเคิลหรือนำกลับมาใช้ใหม่
วิธีการกู้คืนตัวเร่งปฏิกิริยาอาจรวมถึงการกรองการหมุนเหวี่ยงการแยกแม่เหล็ก ฯลฯ
การฟื้นฟูตัวเร่งปฏิกิริยา:
สำหรับตัวเร่งปฏิกิริยาที่ปิดการใช้งานกิจกรรมของมันสามารถคืนค่าได้โดยเทคโนโลยีการฟื้นฟูซึ่งจะช่วยลดการบริโภคและค่าใช้จ่ายของตัวเร่งปฏิกิริยา
วิธีการฟื้นฟูตัวเร่งปฏิกิริยาอาจรวมถึงการรักษาความร้อนการบำบัดทางเคมีการรักษารีดอกซ์ ฯลฯ
การทำความสะอาดและบำรุงรักษาเครื่องปฏิกรณ์
การทำความสะอาดเครื่องปฏิกรณ์:
หลังจากปฏิกิริยาจะต้องทำความสะอาดเครื่องปฏิกรณ์เพื่อกำจัดสารตั้งต้นผลิตภัณฑ์และสิ่งสกปรกที่เหลืออยู่
วิธีการทำความสะอาดอาจรวมถึงการล้างด้วยน้ำการดองการซักอัลคาไลการทำความสะอาดตัวทำละลาย ฯลฯ
การบำรุงรักษาเครื่องปฏิกรณ์:
เครื่องปฏิกรณ์ได้รับการตรวจสอบและบำรุงรักษาเป็นประจำเพื่อให้แน่ใจว่าการทำงานที่เหมาะสมและยืดอายุการใช้งาน
การบำรุงรักษาอาจรวมถึงการตรวจสอบความหนาแน่นท่อทำความสะอาดและการเปลี่ยนชิ้นส่วนที่เสียหาย
โดยสรุปชุดของขั้นตอนหลังการบำบัดและการทำให้บริสุทธิ์เช่นการรวบรวมผลิตภัณฑ์และการแยกเบื้องต้นการทำให้บริสุทธิ์และการทำให้บริสุทธิ์การบำบัดก๊าซและของเหลวการกู้คืนตัวเร่งปฏิกิริยาและการฟื้นฟูการทำความสะอาดเครื่องปฏิกรณ์และการบำรุงรักษาจะต้องใช้หลังจากเครื่องปฏิกรณ์แบบท่อถาวรเสร็จสิ้นปฏิกิริยา ขั้นตอนเหล่านี้ช่วยให้มั่นใจถึงความบริสุทธิ์และคุณภาพของผลิตภัณฑ์ในขณะที่ลดการปล่อยมลพิษ
การจัดการข้อผิดพลาดและการบำรุงรักษาเชิงป้องกัน
การจัดการข้อผิดพลาด
ปรากฏการณ์: การสั่นสะเทือนของเครื่องปฏิกรณ์, สกรูหลวม
วิธีแก้ปัญหา: ตรวจสอบและกระชับสลักเกลียวและน็อตที่หลวมเพื่อให้แน่ใจว่ามีความหนาแน่นของชิ้นส่วนที่เชื่อมต่อทั้งหมด สำหรับกรณีของการสั่นสะเทือนขนาดใหญ่จำเป็นต้องวิเคราะห์แหล่งที่มาของการสั่นสะเทือนเช่นการเคลื่อนไหวแบบลูกสูบของคอมเพรสเซอร์หรือการกระทำบ่อยครั้งของวาล์วควบคุมความดันและใช้มาตรการลดการสั่นสะเทือนที่สอดคล้องกัน
ปรากฏการณ์: แรงที่ไม่สม่ำเสมอของพื้นผิวการปิดผนึกวัสดุวงแหวนปิดผนึกไม่เป็นไปตามข้อกำหนดหรือความเสียหายการดัดงอก้านวาล์วและอื่น ๆ เพื่อนำไปสู่การรั่วไหล
วิธีการรักษา: ติดตั้งตราประทับอีกครั้งตามข้อกำหนดข้อกำหนดเพื่อให้แน่ใจว่าแรงของพื้นผิวการปิดผนึกนั้นสม่ำเสมอ แทนที่วงแหวนซีลที่เสียหาย ก้านงอควรถูกแทนที่ในเวลา ในขณะเดียวกันก็จำเป็นต้องตรวจสอบความสะอาดและความสะอาดของพื้นผิวการปิดผนึกเป็นประจำเพื่อให้แน่ใจว่าเอฟเฟกต์การปิดผนึก
ปรากฏการณ์: ตัวเร่งปฏิกิริยาปิดการปิดกั้นหรือลดแรงดันเตียงมากเกินไป
วิธีการรักษา: ตรวจสอบและแทนที่ตัวเร่งปฏิกิริยาที่ปิดการใช้งานเป็นประจำ; เทคโนโลยีการฟื้นฟูตัวเร่งปฏิกิริยาที่เหมาะสมถูกใช้เพื่อกู้คืนกิจกรรม สำหรับเตียงตัวเร่งปฏิกิริยาที่ถูกบล็อกจำเป็นต้องหยุดทำความสะอาด ในเวลาเดียวกันวิธีการโหลดตัวเร่งปฏิกิริยาควรได้รับการปรับให้เหมาะสมเพื่อลดแรงดันเตียงลดลง
ปรากฏการณ์: หลอดแลกเปลี่ยนความร้อนถูกบล็อกรั่วไหลออกมาหรือเอฟเฟกต์การถ่ายเทความร้อนไม่ดี
วิธีการรักษา: ทำความสะอาดหลอดแลกเปลี่ยนความร้อนเป็นประจำเพื่อให้แน่ใจว่าการทำความสะอาดภายใน ควรเปลี่ยนหรือซ่อมแซมท่อแลกเปลี่ยนความร้อนที่รั่วไหลในเวลา เพิ่มประสิทธิภาพโครงสร้างและเค้าโครงของตัวแลกเปลี่ยนความร้อนเพื่อปรับปรุงประสิทธิภาพการถ่ายเทความร้อน
หากระบบแรงดันน้ำมันผิดปกติน็อตต่อมบรรจุจะหลวม ฯลฯ ควรใช้มาตรการรักษาที่เหมาะสมตามสถานการณ์เฉพาะ
![]() |
![]() |
การบำรุงรักษาเชิงป้องกัน
จัดทำแผนการบำรุงรักษาเชิงป้องกันอย่างละเอียดรวมถึงวงจรการตรวจสอบและเนื้อหาการตรวจสอบ การตรวจสอบและบำรุงรักษาตัวเครื่องปฏิกรณ์อุปกรณ์เสริมอย่างสม่ำเสมอระบบตัวเร่งปฏิกิริยาระบบแลกเปลี่ยนความร้อน ฯลฯ เพื่อให้แน่ใจว่าการทำงานปกติของอุปกรณ์
ทำความสะอาดและทำความสะอาดด้านในของเครื่องปฏิกรณ์อย่างสม่ำเสมอเพื่อกำจัดตะกอนสิ่งสกปรก ฯลฯ อย่าทำลายอุปกรณ์ในระหว่างการทำความสะอาดและให้ความปลอดภัยของงานทำความสะอาด
การหล่อลื่นและการบำรุงรักษาชิ้นส่วนส่งและการเคลื่อนไหวในเครื่องปฏิกรณ์เพื่อให้แน่ใจว่าการทำงานปกติและยืดอายุการใช้งาน
เครื่องมือตรวจสอบออนไลน์ขั้นสูงและระบบควบคุมใช้เพื่อตรวจสอบพารามิเตอร์สำคัญของเครื่องปฏิกรณ์แบบเรียลไทม์เช่นอุณหภูมิความดันการไหล ฯลฯ ตั้งค่าการเตือนภัยผิดปกติและระบบเตือนความผิดพลาดเพื่อตรวจจับและจัดการกับสถานการณ์ที่ผิดปกติในเวลา
เสริมสร้างการฝึกอบรมและการประเมินผลของผู้ประกอบการเพื่อปรับปรุงการรับรู้ด้านความปลอดภัยและทักษะการดำเนินงาน ตรวจสอบให้แน่ใจว่าผู้ประกอบการคุ้นเคยกับขั้นตอนการดำเนินงานและวิธีการแก้ไขปัญหาของอุปกรณ์
โดยสรุปแล้วการจัดการความผิดพลาดและการบำรุงรักษาเชิงป้องกันของเครื่องปฏิกรณ์แบบท่อคงที่จำเป็นต้องพิจารณาหลายแง่มุมอย่างครอบคลุม ด้วยการใช้มาตรการแก้ไขปัญหาที่มีประสิทธิภาพและโปรแกรมการบำรุงรักษาเชิงป้องกันเป็นไปได้ที่จะทำให้มั่นใจได้ว่าการทำงานที่มั่นคงและอายุการใช้งานที่ยืดเยื้อของเครื่องปฏิกรณ์ซึ่งจะช่วยปรับปรุงประสิทธิภาพการผลิตและผลประโยชน์ทางเศรษฐกิจ
